Sensores industriales: tipos y aplicaciones en automatización

Los sensores industriales son los ojos de cualquier sistema automatizado. Detectan si hay una pieza, si un cilindro llegó a su posición, si un tanque está lleno o si una puerta está abierta, y envían esa información al PLC para que tome decisiones. Elegir el sensor correcto depende del material a detectar, la distancia, el ambiente y el tipo de señal que acepta tu controlador. En esta guía repasamos los tipos más comunes y sus aplicaciones.

Cómo se clasifican los sensores industriales

Una primera división es por el tipo de señal que entregan:

• Discretos (digitales): solo indican presencia o ausencia; son la gran mayoría en máquinas.
• Analógicos: entregan un valor continuo, como 4-20 mA o 0-10 V, proporcional a una distancia, presión, nivel o temperatura.

Otra división es por el principio de detección: con contacto (interruptores de límite) o sin contacto (inductivos, capacitivos, fotoeléctricos, ultrasónicos).

Sensores inductivos

Generan un campo electromagnético y detectan cuando un objeto metálico entra en él. No necesitan contacto, no tienen partes móviles y resisten polvo, aceite y vibración, por eso son los más usados en máquinas.

• Detectan: solo metales. El acero se detecta a la distancia nominal; el aluminio y el cobre, a una distancia menor.
• Distancia: de 1 a 40 mm aproximadamente, según el diámetro (M8, M12, M18, M30).
• Aplicaciones: conteo de piezas metálicas, posición de cilindros y mecanismos, detección de dientes de engrane para medir velocidad.

El sensor inductivo Carlo Gavazzi M12 es un ejemplo de formato compacto muy utilizado.

Sensores capacitivos

Detectan cambios en la capacitancia provocados por casi cualquier material: plásticos, madera, granos, líquidos, polvos. Muchos se pueden ajustar para “ver” a través de la pared de un recipiente no metálico.

• Aplicaciones: nivel de granos o líquidos en tolvas y tanques, detección de productos no metálicos, presencia de líquido dentro de una botella.
• Consideraciones: son sensibles a la humedad y a la acumulación de material; conviene ajustar su sensibilidad en sitio.

Un ejemplo es el sensor capacitivo M30 de Carlo Gavazzi, con alcance ajustable.

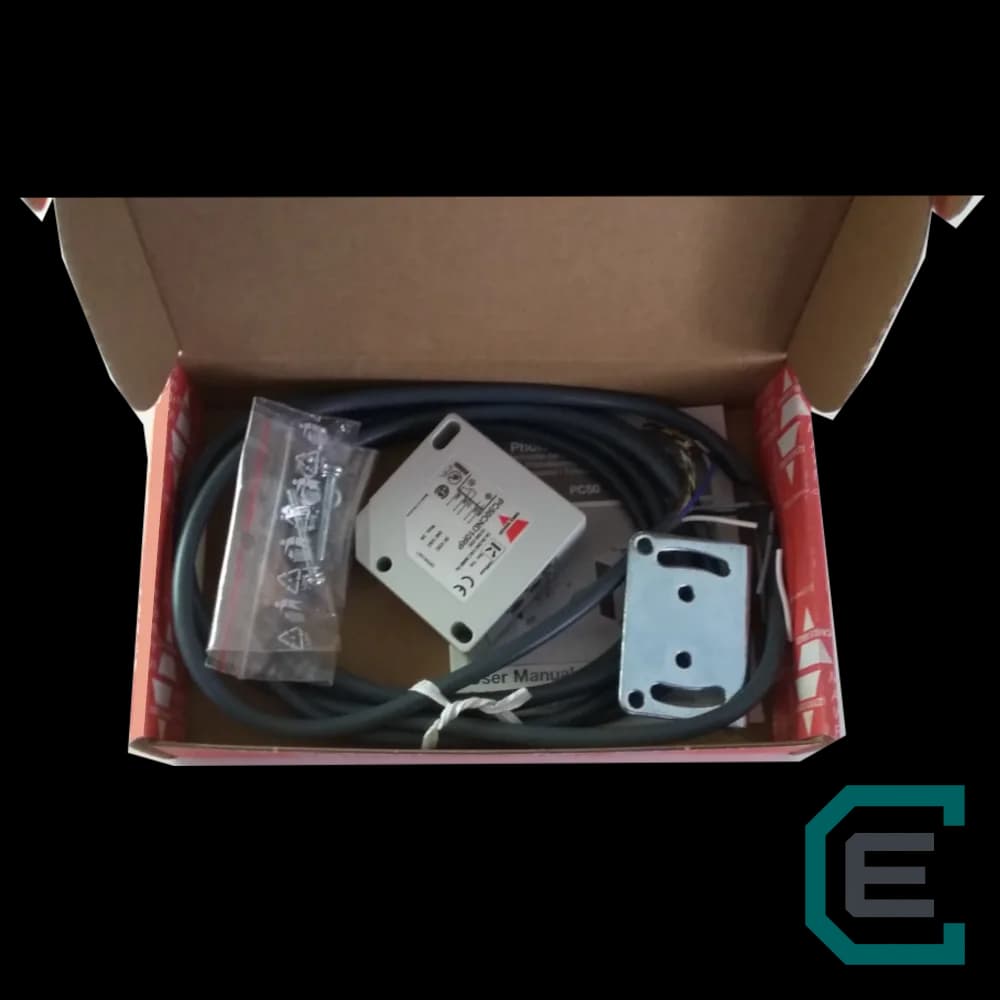

Sensores fotoeléctricos

Emiten un haz de luz (normalmente infrarroja o roja) y detectan cuando un objeto lo interrumpe o lo refleja. Alcanzan distancias mucho mayores que los inductivos o capacitivos. Hay tres configuraciones:

• Difuso o de reflexión directa: emisor y receptor en el mismo cuerpo; detecta la luz reflejada por el propio objeto. Sencillo de instalar, alcance corto.
• Retrorreflectivo: la luz rebota en un reflector colocado enfrente; el objeto se detecta al interrumpir el haz. Alcance de varios metros con cableado en un solo lado.
• Barrera (emisor-receptor): emisor y receptor en cuerpos separados. Es el de mayor alcance y confiabilidad, ideal para ambientes sucios.

Aplicaciones típicas: detección de cajas en bandas, conteo de producto, control de altura, detección de etiquetas o marcas de registro.

Interruptores de límite

Son sensores mecánicos: un actuador (palanca, rodillo o émbolo) acciona un contacto cuando un objeto lo empuja. Son robustos, fáciles de entender y no requieren alimentación, por eso siguen usándose en puertas, grúas, finales de carrera de mecanismos y funciones de seguridad. Puedes ver opciones en la categoría de sensores de límite.

Otros sensores comunes

• Ultrasónicos: miden distancia con sonido; útiles para nivel de líquidos y objetos transparentes.
• Magnéticos (reed): detectan la posición del pistón en cilindros neumáticos.
• Transmisores de presión y temperatura: señales analógicas para control de procesos.
• Encoders: miden posición y velocidad de ejes con alta precisión.

Datos eléctricos que debes revisar

Tipo de salida: PNP o NPN

En sensores de CD, la salida PNP entrega voltaje positivo a la entrada del PLC (lógica “sourcing”) y la NPN conecta a negativo (“sinking”). En México y Europa predomina PNP; en equipos asiáticos es común NPN. Debe coincidir con el tipo de entrada del controlador.

Normalmente abierto o normalmente cerrado

Define si la salida se activa al detectar (NA) o al dejar de detectar (NC). Algunos sensores tienen ambas salidas.

Alimentación y conexión

La mayoría trabaja a 10-30 V CD, aunque existen modelos de CA o universales. La conexión puede ser por cable integrado o por conector M8/M12; el conector facilita el reemplazo sin recablear. Un cable con conector de 4 pines permite cambiar el sensor en segundos.

Cómo elegir entre los tipos de sensores industriales

1. Identifica el material del objeto: ¿metálico o no metálico?
2. Define la distancia de detección y el espacio disponible para montar el sensor.
3. Evalúa el ambiente: polvo, agua, aceite, temperatura, lavado a presión.
4. Verifica el tipo de entrada del PLC (PNP/NPN) y el voltaje disponible.
5. Decide el tipo de conexión y el grado de protección (IP67 es común en máquinas).

Los sensores son la primera etapa del ciclo medir-decidir-actuar que ejecuta un PLC industrial; un sensor mal elegido hace que todo el sistema falle, aunque el programa sea perfecto. En ControlEmbebido manejamos sensores Carlo Gavazzi, interruptores de límite y accesorios de conexión. Cuéntanos qué necesitas detectar y te recomendamos el sensor adecuado.
