PLC industrial: qué es, cómo funciona y aplicaciones comunes

El PLC industrial (controlador lógico programable) es el equipo que ejecuta la lógica de una máquina o un proceso: lee lo que ocurre a través de sensores y botones, decide según un programa y activa motores, válvulas y alarmas. Nació en los años 60 para sustituir los enormes gabinetes de relevadores de la industria automotriz y hoy es el estándar en prácticamente cualquier línea de producción. En este artículo te explicamos cómo funciona, qué partes tiene y en qué aplicaciones se usa.

Qué es un PLC industrial y en qué se diferencia de una computadora

Por dentro, un PLC es una computadora, pero está diseñado para condiciones que una PC no soportaría: ruido eléctrico, vibración, temperaturas de 0 a 55 °C, polvo y operación continua durante años. Además, su sistema operativo es determinista: ejecuta el programa siempre en el mismo orden y con tiempos de respuesta predecibles, algo indispensable cuando un retraso puede significar una pieza mal cortada o un accidente.

Cómo funciona: el ciclo de escaneo

Todo PLC trabaja repitiendo un ciclo, llamado scan, varias veces por segundo:

1. Lectura de entradas: copia a su memoria el estado de todos los sensores, botones y señales conectados.
2. Ejecución del programa: recorre la lógica de principio a fin usando esa “foto” de las entradas.
3. Escritura de salidas: actualiza relevadores, transistores y salidas analógicas con los resultados.
4. Tareas internas: comunicaciones, diagnóstico y actualización de temporizadores.

Un ciclo típico dura entre 1 y 20 milisegundos, así que para una máquina el PLC reacciona prácticamente al instante.

Partes principales de un PLC

CPU

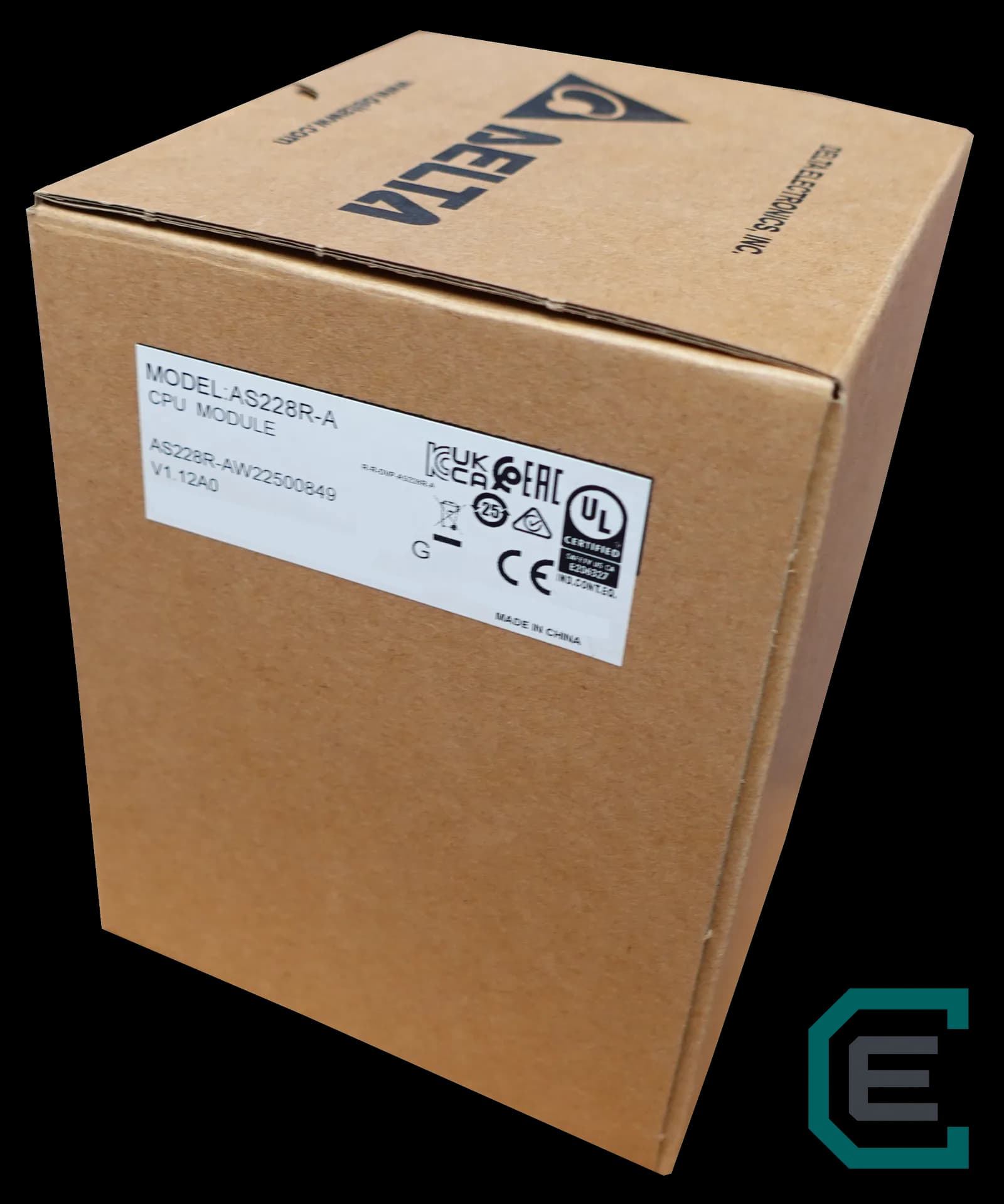

Es el procesador y la memoria donde reside el programa. En los PLC compactos, la CPU incluye en el mismo cuerpo la fuente y un número fijo de entradas y salidas. Un ejemplo es la CPU Delta AS200 con 16 entradas a 24 V CD y 12 salidas a relevador.

Entradas digitales y analógicas

Las digitales reciben señales de encendido/apagado: botones, sensores inductivos, finales de carrera. Las analógicas reciben valores continuos, normalmente 0-10 V o 4-20 mA, de transmisores de presión, temperatura o nivel.

Salidas

• A relevador: versátiles, conmutan CA o CD, ideales para bobinas de contactores y lámparas. Tienen vida mecánica limitada si conmutan muy rápido.
• A transistor: solo CD, muy rápidas y sin desgaste; se usan para pulsos, servos y válvulas de alta frecuencia.
• Analógicas: envían una referencia de 0-10 V o 4-20 mA, por ejemplo la velocidad a un variador de frecuencia.

Módulos de expansión y comunicación

Cuando las entradas y salidas integradas no alcanzan, se agregan módulos, como el módulo de expansión Delta DVP16SP con 8 entradas y 8 salidas. Los módulos de comunicación permiten conectar el PLC a pantallas HMI, variadores o al sistema de supervisión por Modbus, Ethernet u otros protocolos.

Cómo se programa un PLC

La norma IEC 61131-3 define cinco lenguajes. El más usado en México es el diagrama de escalera (Ladder), que imita los diagramas eléctricos de relevadores y resulta natural para electricistas y técnicos de mantenimiento. También son comunes el diagrama de bloques de funciones (FBD) y el texto estructurado (ST), útil para cálculos complejos. Cada fabricante tiene su software de programación y su cable o interfaz de conexión.

Aplicaciones comunes del PLC industrial

• Bandas transportadoras y clasificación: arranque en secuencia, detección de atascos, conteo de piezas.
• Bombeo: control por nivel, alternancia de bombas, protección contra marcha en seco.
• Empaque y llenado: dosificación, sellado, etiquetado y rechazo de producto fuera de especificación.
• Hornos y control térmico: rampas de temperatura, alarmas y registro de variables.
• Maquinaria de proceso: prensas, inyectoras, mezcladoras y máquinas especiales.
• Edificios e infraestructura: cuartos de máquinas, iluminación, sistemas de riego y tratamiento de agua.

PLC compacto, modular o relé programable

• Relé programable (nano PLC): para automatismos sencillos de hasta unas 20-40 señales, con programación desde el frente o por software básico. Los controladores Schneider Zelio son un ejemplo clásico.
• PLC compacto: CPU con E/S integradas y posibilidad de expansión; cubre la mayoría de las máquinas individuales.
• PLC modular: se arma en rack con CPU, fuentes y tarjetas independientes; para procesos grandes, con cientos de señales y redundancia.

Buenas prácticas al instalar un PLC en un tablero

Un PLC confiable depende tanto de su instalación como de su programa. Estas prácticas evitan la mayoría de las fallas “misteriosas” en campo:

• Fuente dedicada de 24 V CD para el PLC y los sensores, separada de las cargas que generan ruido, como electroválvulas o frenos.
• Separación física entre el cableado de potencia y el de señales, sobre todo las analógicas, que deben ir en cable blindado con la malla aterrizada en un solo extremo.
• Supresores (diodos o redes RC) en bobinas de contactores y válvulas conectadas a salidas del PLC, para alargar la vida de los contactos y reducir interferencias.
• Borneras identificadas y un plano eléctrico actualizado, para que mantenimiento pueda diagnosticar sin depender del programador.
• Respaldo del programa guardado fuera de la máquina, junto con la versión del software usado.

Cómo elegir un PLC industrial

1. Cuenta las señales: entradas y salidas digitales y analógicas, y agrega un 20 % de reserva.
2. Define el tipo de salida según las cargas (relevador o transistor).
3. Revisa qué protocolos de comunicación necesitas para HMI, variadores o supervisión.
4. Considera el soporte local, la disponibilidad de refacciones y el software de programación.
5. Verifica el voltaje de alimentación disponible en el tablero (24 V CD o 100-240 V CA).

En ControlEmbebido distribuimos PLC Delta y controladores Schneider Zelio, con sus módulos de expansión y cables de programación. Revisa la categoría de PLC o escríbenos con tu lista de señales para recomendarte la configuración adecuada.
