Cómo leer una ficha técnica de un componente eléctrico industrial

La ficha técnica (datasheet) es el documento donde el fabricante resume lo que un componente puede hacer y bajo qué condiciones. Saber leerla evita la mayoría de los errores de compra: contactores que se sueldan, interruptores que no abren una falla o equipos que no caben en el gabinete. El problema es que muchas fichas están llenas de abreviaturas y tablas que intimidan. En esta guía te explicamos, sección por sección, qué buscar en la ficha técnica de un componente eléctrico industrial.

1. Identificación y número de parte

La primera sección indica la serie, el modelo y el número de parte completo. Pon atención a los sufijos: en muchos fabricantes, las últimas letras o dígitos del código definen el voltaje de la bobina, el tipo de terminal o los contactos auxiliares. Dos productos con el mismo nombre comercial pueden ser incompatibles por una sola letra del código. Antes de pedir un reemplazo, compara el número de parte completo, no solo la descripción.

2. Datos nominales

Son los valores para los que el componente está diseñado:

• Voltaje nominal de empleo (Ue): el voltaje de la red donde trabajará, por ejemplo 220 V o 440 V.
• Voltaje nominal de aislamiento (Ui): el máximo voltaje que soporta el aislamiento; suele ser mayor que Ue.
• Voltaje de impulso (Uimp): la capacidad de soportar picos transitorios, como los de descargas atmosféricas.
• Corriente nominal (In o Ie): la corriente que puede conducir de forma continua bajo ciertas condiciones.
• Frecuencia: normalmente 50/60 Hz.

La clave es que la corriente siempre va acompañada de condiciones: voltaje, categoría de empleo y temperatura. Un valor sin condiciones no dice mucho.

3. Categorías de empleo

En contactores, relevadores y dispositivos de maniobra, la ficha indica corrientes distintas según la categoría de empleo de la norma IEC 60947:

• AC-1: cargas resistivas.
• AC-3: arranque y paro de motores de jaula de ardilla.
• AC-4: motores con inversión de giro o marcha por impulsos.
• AC-15 y DC-13: cargas de control, como bobinas de otros contactores o electroválvulas.

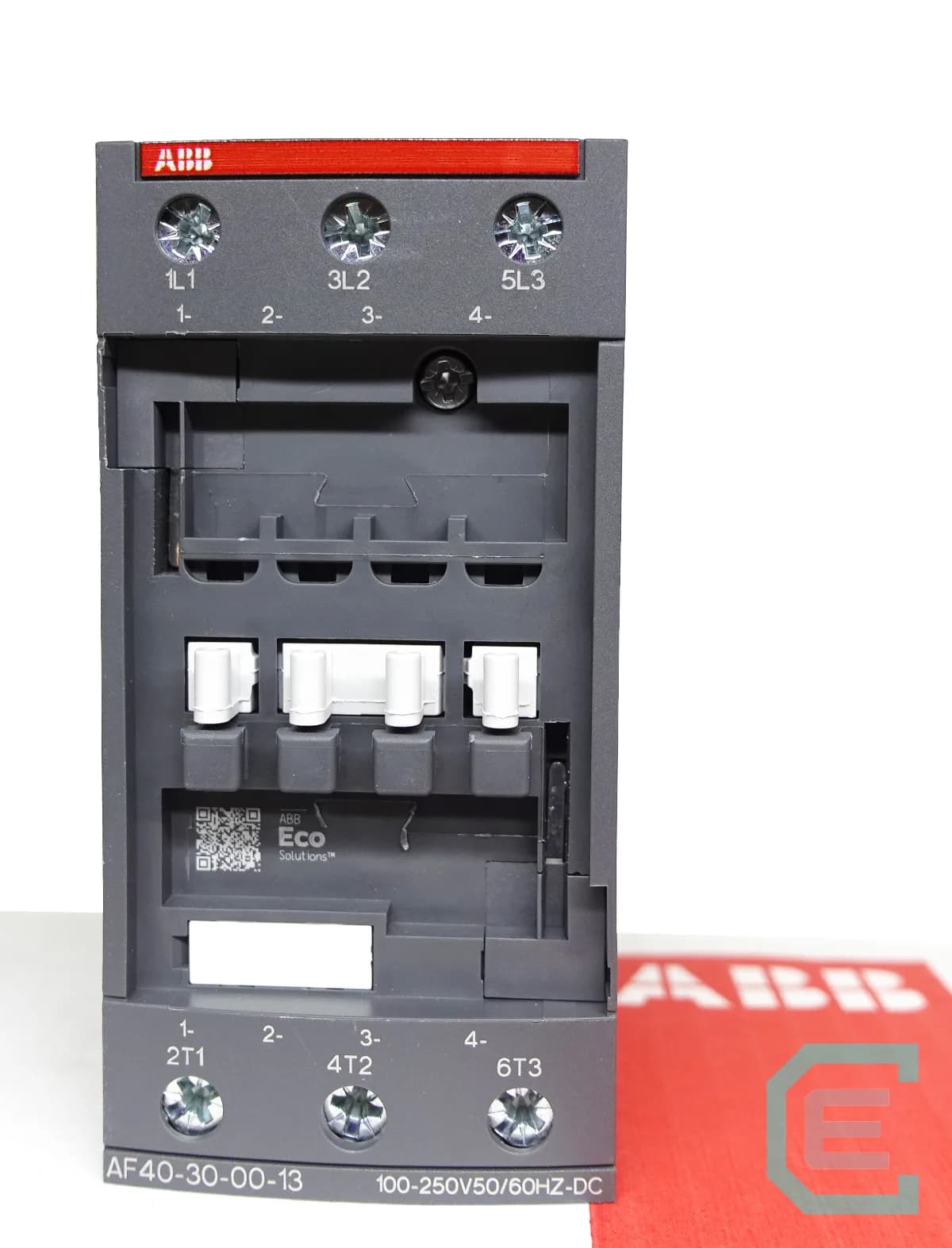

Por ejemplo, la ficha del contactor ABB AF40 indica 40 A en AC-3, que es el dato relevante para un motor, y un valor mayor en AC-1 para cargas resistivas. Explicamos cómo aplicar esto en la guía para elegir el amperaje de un contactor trifásico.

4. Potencia en HP o kW

Muchas fichas incluyen una tabla con la potencia de motor admisible a cada voltaje. Es la forma más rápida de seleccionar: busca el voltaje de tu instalación y verifica que la potencia del motor esté dentro del valor indicado. Ten presente si la tabla sigue el criterio IEC (kW) o UL/NEMA (HP), ya que los valores pueden diferir.

5. Protección y capacidad interruptiva

En interruptores y guardamotores encontrarás:

• Icu: capacidad de ruptura última en cortocircuito; el interruptor abre la falla, pero puede quedar inservible.
• Ics: capacidad de ruptura de servicio; el interruptor abre la falla y sigue funcionando. Se expresa como porcentaje de Icu.
• Rango de ajuste térmico y disparo magnético: por ejemplo, un guardamotor de 6-10 A indica el rango en el que puedes ajustar la protección térmica.
• Curvas de disparo: gráficas de tiempo contra corriente que muestran cuánto tarda en disparar ante cada nivel de sobrecorriente.

Revisa siempre la capacidad interruptiva al voltaje de tu instalación: disminuye conforme aumenta el voltaje.

6. Circuito de control

En equipos con bobina (contactores, relevadores) la ficha indica:

• Voltaje de bobina y si acepta CA, CD o ambos.
• Rango de operación: los voltajes mínimos de cierre y de apertura.
• Consumo de la bobina al cierre (llamada) y en retención, necesario para dimensionar el transformador de control.

7. Vida útil y durabilidad

Encontrarás dos valores: la vida mecánica (maniobras sin carga, normalmente millones) y la vida eléctrica (maniobras con carga, mucho menor y dependiente de la categoría de empleo). Si tu máquina hace muchos arranques por hora, la vida eléctrica es el dato que determina cada cuándo cambiarás el componente.

8. Condiciones ambientales

• Temperatura de operación: muchas corrientes nominales están dadas a 40 °C; por encima se aplica un factor de reducción.
• Altitud: por encima de 2000 m sobre el nivel del mar, el aire enfría y aísla menos. Es relevante en buena parte del centro de México.
• Grado de protección IP: indica la protección contra polvo y agua.
• Posición de montaje: algunos equipos admiten solo ciertas inclinaciones.

9. Dimensiones y conexión

Los planos dimensionales indican ancho, alto, profundidad, tipo de montaje (riel DIN o tornillos) y distancias mínimas a otros equipos. Revisa también el calibre de conductor que aceptan las terminales y el par de apriete recomendado; una terminal floja es una de las causas más comunes de calentamiento en tableros.

10. Normas y certificaciones

Busca las normas de fabricación (IEC 60947, UL 508, UL 489) y certificaciones como CE, UL o cUL. Si el tablero se exportará o si tu cliente tiene especificaciones corporativas, este apartado puede ser decisivo.

Lista rápida de revisión

1. ¿El número de parte completo coincide con lo que necesito?
2. ¿La corriente está dada para mi categoría de empleo y mi voltaje?
3. ¿La capacidad interruptiva supera la corriente de falla disponible?
4. ¿El voltaje de bobina coincide con mi circuito de control?
5. ¿La temperatura y la altitud de mi instalación requieren reducir la capacidad?
6. ¿Cabe en mi gabinete y acepta el calibre de mis conductores?

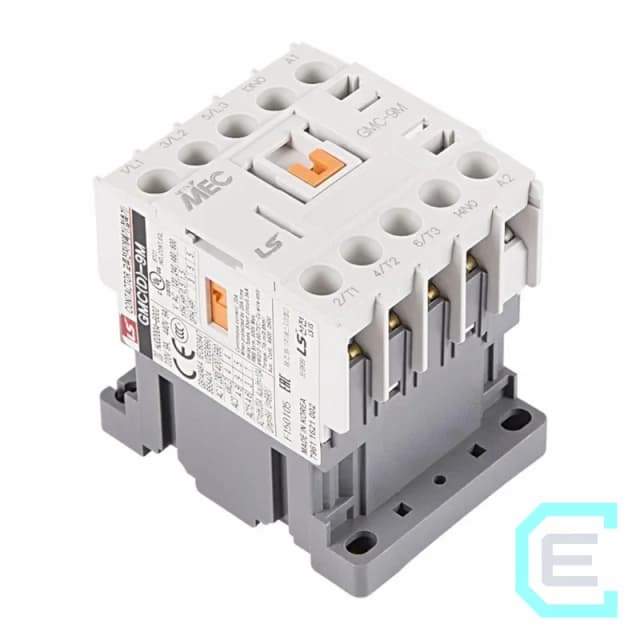

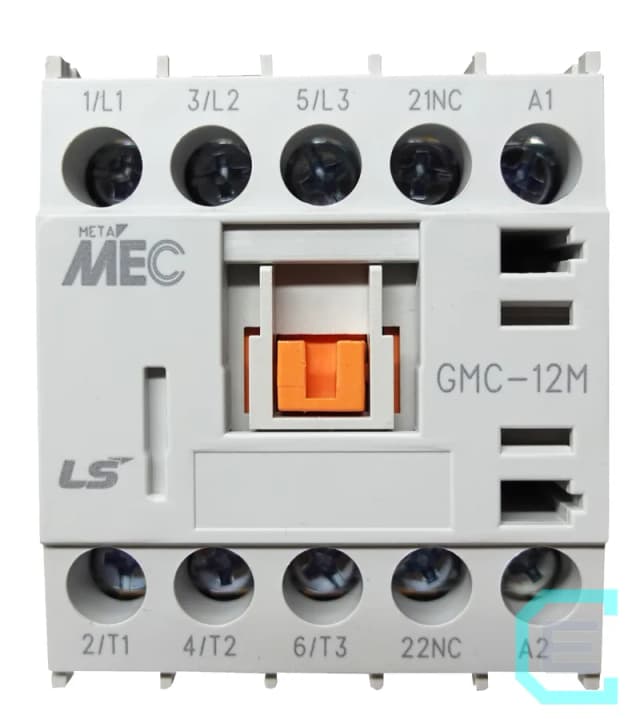

Con esta lista, cualquier ficha técnica se vuelve una herramienta de decisión y no un documento para archivar. En nuestro catálogo de contactores de 3 polos y demás componentes encontrarás las especificaciones clave de cada producto, y si tienes dudas con una ficha en particular, envíanosla y la revisamos contigo.
