Cómo diseñar un tablero eléctrico industrial paso a paso

Un tablero eléctrico industrial concentra la alimentación, las protecciones y el control de una máquina o de un área de la planta. Un buen diseño se nota poco: el tablero funciona durante años, no se calienta y cualquier técnico entiende su cableado. Un mal diseño, en cambio, se nota todos los días en disparos inexplicables, cables sobrecalentados y horas perdidas buscando fallas. Esta guía resume el proceso que seguimos para diseñar un tablero de control desde cero.

Paso 1: define las cargas y el alcance del tablero eléctrico industrial

Antes de elegir un solo componente, haz una lista de todo lo que el tablero va a alimentar y controlar:

• Motores: potencia, voltaje, corriente de placa y tipo de arranque (directo, estrella-triángulo, suave o variador).
• Resistencias, transformadores, fuentes y otras cargas.
• Señales de control: sensores, botones, selectores, entradas y salidas de PLC.
• Voltaje de alimentación disponible (220 V o 440 V, trifásico) y voltaje de control deseado (24 V CD o 120 V CA).

Con esta lista calcularás la corriente total, que determina el interruptor principal y la sección de los conductores de alimentación.

Paso 2: elabora el diagrama unifilar y los diagramas de control

El diagrama unifilar muestra cómo se reparte la energía desde el interruptor general hasta cada carga. Después se dibujan los diagramas de control (mando) de cada motor o función. Estos planos son la base para la lista de materiales y serán el documento de consulta de mantenimiento, así que conviene numerar cada conductor y cada borne desde esta etapa.

Paso 3: selecciona las protecciones

Interruptor general

Dimensionado para la corriente total con un margen del 25 % sobre las cargas continuas, y con capacidad interruptiva suficiente para la corriente de cortocircuito del punto de conexión. Si tienes dudas, revisa los tipos de interruptores termomagnéticos y cuándo usar cada uno.

Protección de cada motor

Un guardamotor o la combinación de interruptor, contactor y relevador térmico, dimensionados para la corriente de placa.

Protección del circuito de control

Mini breakers o fusibles para el transformador de control, la fuente de 24 V CD y cada rama de mando, de modo que una falla en un sensor no deje fuera todo el tablero.

Paso 4: elige el transformador de control y la fuente

Si el control es a 120 V CA, un transformador aísla el circuito de mando de la red de fuerza. Su potencia se calcula sumando el consumo de bobinas de contactores, lámparas y relevadores, considerando el pico de cierre de las bobinas. Un transformador de control de 150 VA es habitual en tableros de pocos motores. Para PLC y sensores se añade una fuente conmutada de 24 V CD.

Paso 5: dimensiona el gabinete

El gabinete no se elige al final “en lo que quepa”. Considera:

• Espacio: suma el área de los componentes en la placa de montaje y deja al menos un 20-30 % de reserva para ampliaciones.
• Grado de protección (IP o NEMA): un ambiente limpio y seco admite un gabinete estándar; con polvo, lavado o intemperie necesitarás mayor hermeticidad.
• Material: lámina de acero pintada para la mayoría de las aplicaciones; acero inoxidable en alimentos; poliéster o plástico en ambientes corrosivos.
• Acceso: puertas y manijas que permitan operar el desconectador sin exponer partes energizadas.

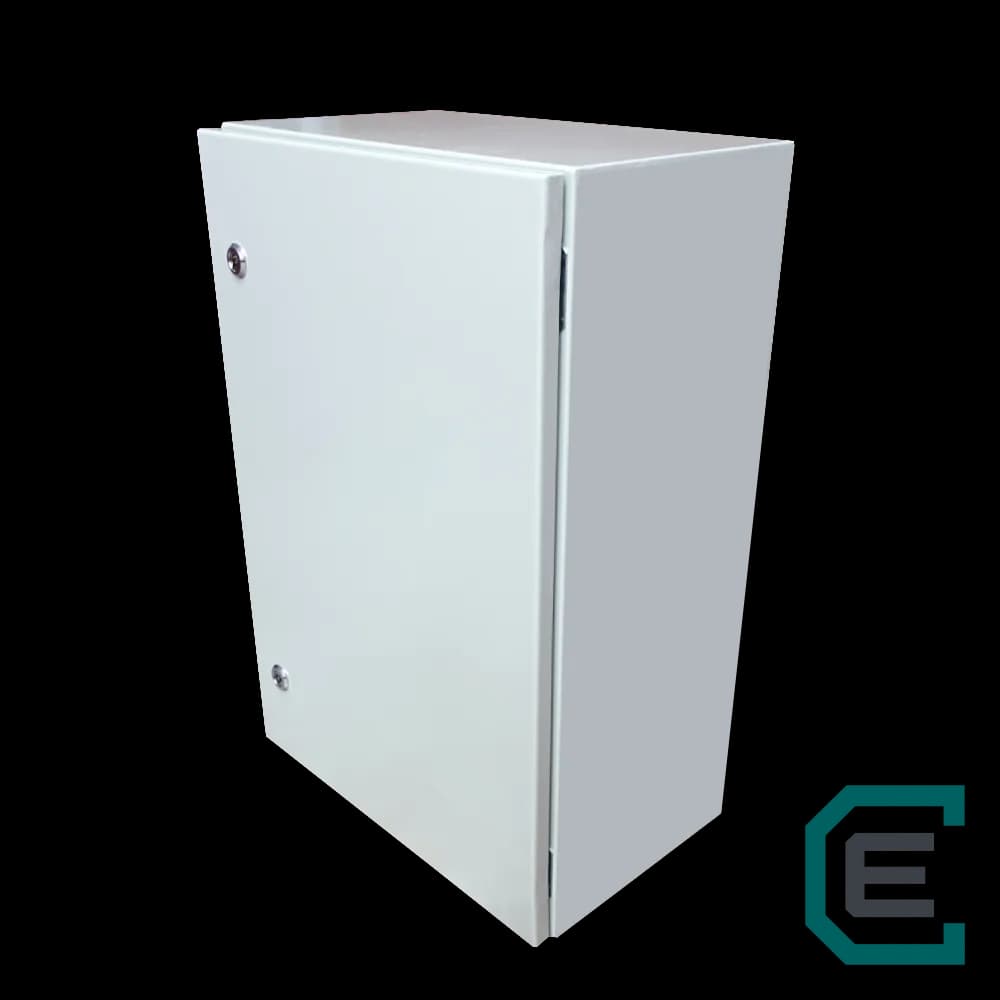

Nuestra línea de gabinetes metálicos con placa de montaje va desde 25x20 cm hasta 120x80 cm.

Paso 6: distribuye los componentes en la placa

Una buena distribución facilita el cableado, la disipación de calor y el mantenimiento:

1. Potencia arriba (interruptor general y distribución), maniobra en medio (contactores, arrancadores, variadores) y control abajo (PLC, relevadores, borneras).
2. Separa físicamente los circuitos de potencia de las señales analógicas y de comunicación.
3. Coloca los equipos que más calor generan, como variadores y fuentes, en la parte superior o cerca de la ventilación.
4. Usa canaletas ranuradas con al menos un 30 % de espacio libre.
5. Reserva una fila de borneras para todas las conexiones de campo.

Para distribuir la alimentación a varios interruptores sin puentear cable de uno a otro, un repartidor de potencia de 4x125 A simplifica el cableado y reduce puntos calientes. Las conexiones hacia el campo pueden salir por un block de conexión de 6x45 A o por clemas en riel DIN.

Paso 7: calcula la disipación térmica

Cada componente disipa calor: un variador puede perder entre el 2 y el 3 % de su potencia en forma de calor. Suma las pérdidas de todos los equipos y compáralas con lo que el gabinete puede disipar por su superficie. Si no alcanza, agrega ventiladores con filtro o, en casos extremos, un aire acondicionado para tablero. La electrónica trabaja mejor por debajo de 40 °C.

Paso 8: cableado, identificación y pruebas

• Usa colores consistentes: por ejemplo, negro o café para fases, blanco para neutro, verde para tierra, rojo para control en CA y azul para 24 V CD.
• Identifica cada conductor en ambos extremos con el número del diagrama.
• Aprieta las terminales con el par indicado por el fabricante.
• Antes de energizar, verifica continuidad, aislamiento y la correcta conexión de tierras.
• Prueba el circuito de control sin carga y después con los motores conectados.

Paso 9: entrega la documentación

Un tablero sin planos actualizados es un problema futuro. Entrega los diagramas, la lista de materiales con números de parte y los ajustes de protecciones y variadores. Ese paquete ahorra horas en cada intervención de mantenimiento.
