Breaker Eaton: características y cuándo elegirlo

Eaton es uno de los fabricantes de equipo eléctrico con más presencia en México. Su historia incluye marcas muy conocidas por electricistas e ingenieros, como Cutler-Hammer en distribución eléctrica y Moeller en control industrial. Cuando alguien busca un breaker Eaton, normalmente necesita un interruptor confiable, con refacciones disponibles y respaldo técnico. En este artículo repasamos qué tipos de interruptores ofrece, sus características y en qué casos conviene elegirlo.

Tipos de breaker Eaton para tableros industriales

Interruptores miniatura

Para montaje en riel DIN, protegen circuitos derivados: control, iluminación, fuentes de poder, contactos y cargas pequeñas. La serie PL6, por ejemplo, ofrece una capacidad interruptiva de 6 kA con curvas B, C y D, en versiones de 1 a 4 polos. En nuestro catálogo tenemos el mini breaker Eaton PL6 de 3x16 A, una opción habitual para proteger transformadores de control y fuentes dentro del tablero. Para tableros con mayor corriente de falla, Eaton cuenta con series de mayor capacidad interruptiva.

Interruptores de caja moldeada

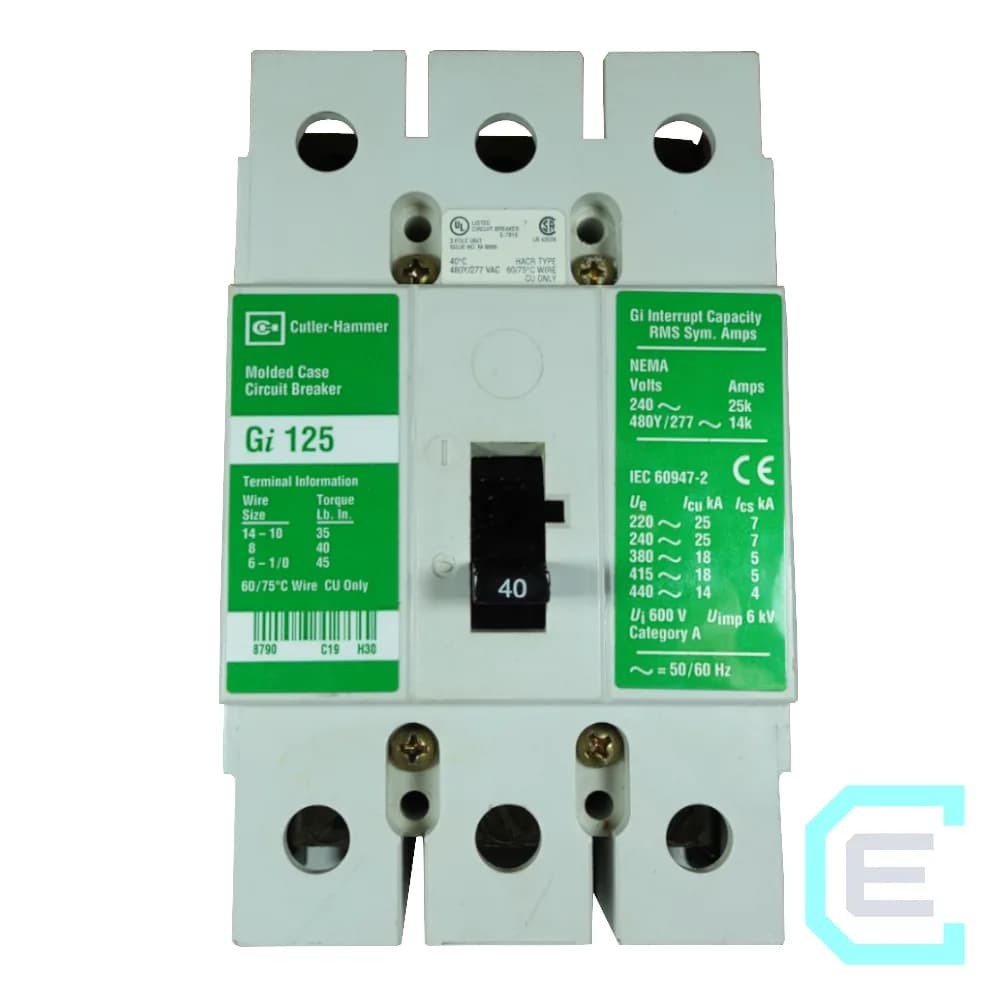

Protegen alimentadores, tableros de distribución y motores. Se fabrican en diferentes marcos (tamaños físicos) según el rango de corriente, con unidades de disparo termomagnéticas fijas o ajustables y, en los marcos grandes, electrónicas. Ejemplos en catálogo son el interruptor de caja moldeada Eaton de 3x20 A y el de 3x40 A, adecuados para alimentar máquinas y centros de control pequeños.

Interruptores de potencia

Para acometidas y tableros generales de gran capacidad, con unidades de disparo electrónicas, comunicación y opciones extraíbles. Normalmente se especifican a partir de un estudio de coordinación.

Características que distinguen a un breaker Eaton

• Amplia gama de accesorios: contactos auxiliares, contactos de alarma de disparo, bobinas de disparo en derivación y de mínima tensión, manijas rotativas y operadores motorizados, lo que permite integrar el interruptor a un sistema de control o supervisión.
• Certificaciones: sus líneas se fabrican bajo normas IEC y, en muchos casos, UL, algo importante si el tablero será exportado o instalado en plantas con estándares corporativos norteamericanos.
• Disponibilidad y soporte: tiene red de distribución y soporte técnico en México, lo que facilita conseguir refacciones y documentación.
• Ecosistema completo: interruptores, contactores, guardamotores, variadores y botonería de la misma marca facilitan estandarizar un tablero.

Cómo elegir un breaker Eaton

Los criterios son los mismos que para cualquier interruptor, y conviene revisarlos en orden:

1. Corriente nominal: de acuerdo con la carga y la ampacidad del conductor que protege.
2. Capacidad interruptiva: mayor que la corriente de cortocircuito disponible en el punto de instalación.
3. Curva o ajuste de disparo: curva C para uso general, D para cargas con picos de arranque altos, o ajustes regulables en caja moldeada.
4. Número de polos: 1, 2, 3 o 4 según el sistema.
5. Voltaje de operación: la capacidad interruptiva disminuye a mayor voltaje; revisa el dato a 220 V y a 440 V en la ficha técnica.
6. Accesorios: define desde el inicio si necesitas señalización al PLC o disparo remoto.

Para profundizar en las diferencias entre construcciones y curvas, consulta la guía de tipos de interruptores termomagnéticos.

Cuándo conviene elegir un breaker Eaton

• Estandarización: si la planta ya tiene tableros Eaton o Cutler-Hammer, mantener la marca simplifica el inventario de refacciones y la capacitación del personal.
• Especificación de cliente: muchas empresas con casa matriz en Estados Unidos incluyen a Eaton en su lista de marcas aprobadas.
• Tableros con accesorios: cuando el interruptor debe comunicarse con el sistema de control mediante contactos auxiliares o disparo remoto.
• Proyectos de exportación: cuando se requieren componentes con listado UL.

Aplicaciones típicas en un tablero de control

Dentro de un mismo tablero es común encontrar varios breakers Eaton con funciones distintas:

• Interruptor general de caja moldeada, con manija rotativa en la puerta para desenergizar el tablero antes de abrirlo.
• Protección de alimentadores hacia variadores, arrancadores suaves o subtableros.
• Mini breakers de control para el transformador de control, la fuente de 24 V CD, el PLC y la iluminación interna del gabinete.
• Protección de contactos de servicio para herramientas y equipos de diagnóstico.

Separar las protecciones de esta manera permite que una falla en un circuito de control no deje sin energía a toda la máquina, y facilita localizar el origen de un disparo.

Cuándo evaluar otras alternativas

Si el proyecto es muy sensible al precio y no hay una especificación de marca, existen alternativas con buena relación costo-beneficio. Lo importante es no sacrificar capacidad interruptiva ni certificaciones por un menor costo. En nuestro catálogo de interruptores de caja moldeada encontrarás opciones de ABB, LS Electric, Andeli y Eaton para comparar.

Recomendaciones de instalación

• Aprieta las terminales al par indicado en la ficha; una conexión floja es la principal causa de calentamiento en interruptores.
• Respeta las distancias de ventilación y de seguridad que marca el fabricante, sobre todo por encima del interruptor.
• No reemplaces un interruptor por otro de mayor corriente sin revisar el conductor que protege.
• Después de un disparo por cortocircuito, inspecciona el interruptor y la instalación antes de rearmarlo.
• Complementa la protección de los motores con dispositivos específicos: el breaker protege el circuito, pero no reemplaza la protección contra sobrecarga del motor.

Conclusión

Un breaker Eaton es una elección sólida cuando buscas confiabilidad, accesorios para integración y soporte local, y es casi obligatorio cuando la especificación del cliente lo pide. Como con cualquier interruptor, el éxito está en seleccionar bien la corriente, la curva y la capacidad interruptiva. En ControlEmbebido te ayudamos a revisar tu especificación y a encontrar el modelo adecuado, incluidos sus accesorios.
