Botonería industrial: selectores, pulsadores y su función en un tablero

La botonería industrial es la parte del tablero que el operador toca todos los días: pulsadores para arrancar y detener, selectores para elegir el modo de operación, paros de emergencia y luces que indican qué está pasando. Aunque sean componentes de bajo costo, una mala selección provoca errores de operación, fallas por desgaste y problemas de seguridad. En esta guía repasamos los tipos de dispositivos, su función y cómo especificarlos.

Qué incluye la botonería industrial

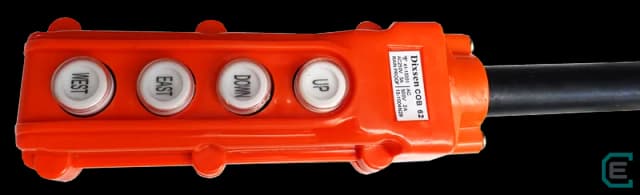

Bajo este nombre se agrupan los dispositivos de mando y señalización montados en la puerta del tablero o en estaciones de botones junto a la máquina. La mayoría se fabrica en diámetro de montaje de 22 mm, el estándar de la industria, y se compone de tres partes: el operador (lo que se ve y se acciona), la base o adaptador de fijación y los bloques de contacto o de iluminación.

Pulsadores

Son botones que cambian el estado de sus contactos mientras se presionan. Los hay:

• Momentáneos (con retorno): vuelven a su posición al soltarlos. Son los clásicos de arranque y paro.
• Mantenidos (push-push): quedan enclavados al presionarlos y se liberan con un segundo pulso.
• Rasantes, salientes o con protector: el botón rasante evita accionamientos accidentales; el saliente se opera con guantes.
• Iluminados: integran una lámpara LED que confirma el estado, por ejemplo verde cuando el motor está en marcha.

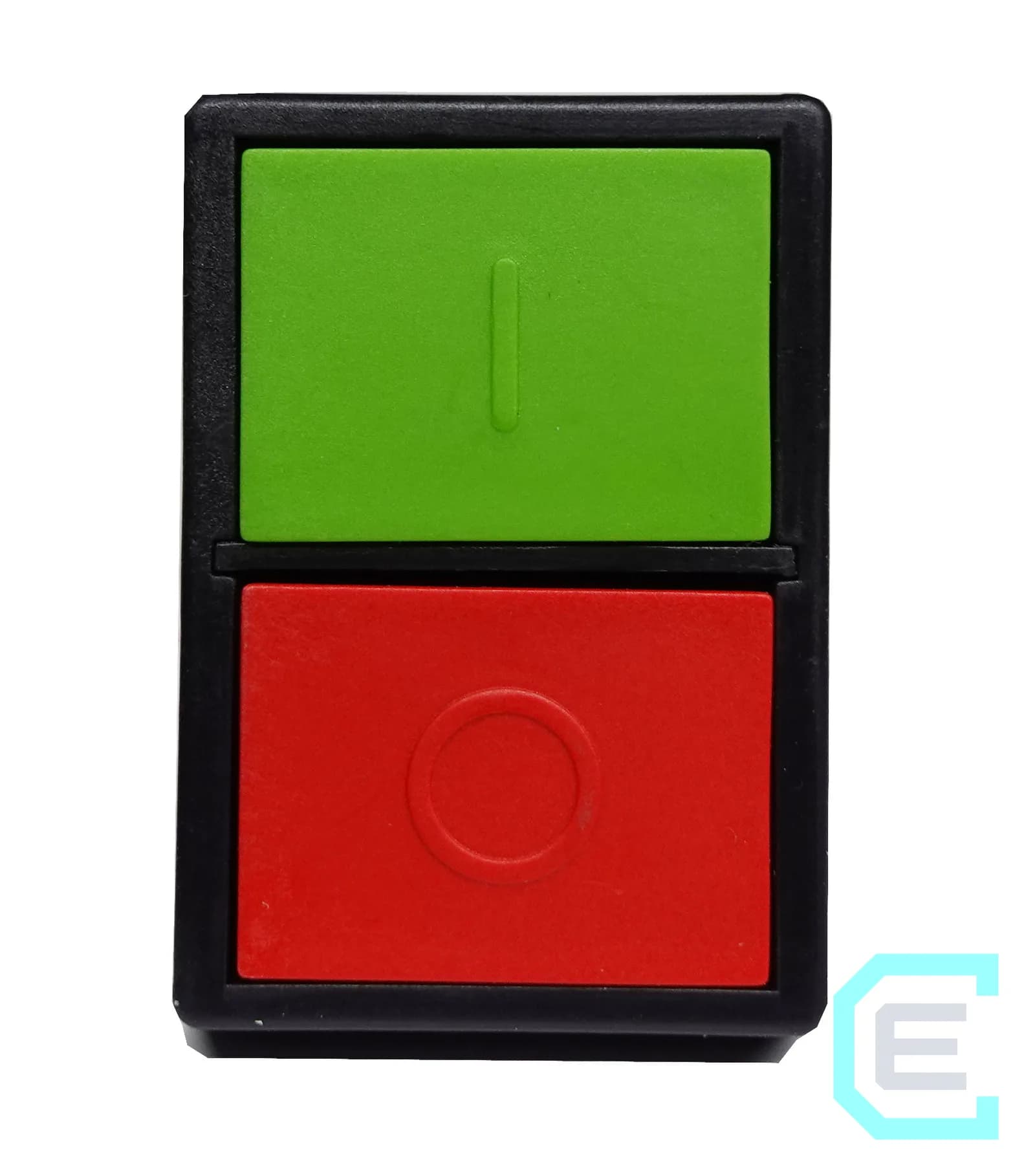

• Dobles: arranque y paro en un solo cuerpo, lo que ahorra espacio en la puerta. El botón doble de arranque-paro Siemens de nuestro catálogo es un ejemplo.

Selectores

Permiten elegir entre posiciones fijas y se usan para definir modos de operación:

• 2 posiciones: encendido/apagado, local/remoto.
• 3 posiciones: manual-fuera-automático (la configuración más común en bombas) o adelante-paro-atrás. El selector ABB de 3 posiciones es un modelo habitual para esta función.
• Mantenidos o con retorno: el mantenido se queda en la posición elegida; el de retorno regresa al centro al soltarlo, útil para movimientos por impulsos.
• Con llave: restringen el cambio de modo a personal autorizado, por ejemplo para habilitar el modo de mantenimiento.
• Maneta corta o larga: la larga se opera mejor con guantes y es más visible.

Revisa todas las opciones en nuestra categoría de selectores.

Paros de emergencia

Son botones tipo hongo, rojos sobre fondo amarillo, que al presionarse quedan enclavados y abren el circuito de seguridad de la máquina. Para liberarlos hay que girarlos, jalarlos o usar una llave, de modo que la máquina no pueda reiniciar sin una acción deliberada. Deben usar contactos normalmente cerrados de apertura positiva, conectados a un relevador o controlador de seguridad, y colocarse en lugares visibles y al alcance del operador. El paro de emergencia Eaton de pulsar-jalar es un ejemplo de este tipo de dispositivo.

Luces piloto y señalización

Indican el estado de la máquina sin necesidad de abrir el tablero: energía presente, motor en marcha, falla, alarma. Las luces modernas usan LED, que consume poco y dura años. Verifica que el voltaje del LED coincida con el voltaje de control (24 V CD, 120 V CA o 220 V CA). Para indicar el estado general de una línea se usan torretas o columnas luminosas.

Colores normalizados en botonería industrial

La norma IEC 60204-1 recomienda colores con significado específico, que ayudan a evitar errores:

• Rojo: paro, desconexión y paro de emergencia.
• Verde: arranque o puesta en marcha.
• Amarillo: condición anormal que requiere intervención, o reinicio de un ciclo interrumpido.
• Azul: acción obligatoria, como un rearme.
• Blanco, gris o negro: funciones generales sin significado específico.

En luces piloto, el rojo suele indicar falla o condición peligrosa, el amarillo advertencia, el verde condición normal y el blanco información general. Lo importante es mantener el mismo criterio en todos los tableros de la planta.

Contactos NA y NC: la parte que no se ve

Cada operador lleva uno o más bloques de contacto:

• Normalmente abierto (NA): cierra el circuito al accionar. Se usa en botones de arranque.
• Normalmente cerrado (NC): abre el circuito al accionar. Se usa en botones de paro, de modo que un cable roto detenga la máquina en lugar de dejarla sin posibilidad de paro.

Al especificar, indica cuántos contactos de cada tipo necesitas; muchas bases aceptan hasta tres bloques.

Cómo especificar la botonería de un tablero

1. Define las funciones de operación y el modo (manual, automático, local, remoto).
2. Asigna el tipo de dispositivo y el color de cada función según la norma.
3. Elige el grado de protección: IP65 o superior si hay polvo, humedad o lavado.
4. Selecciona el material: plástico para uso general, metálico para ambientes rudos o golpes.
5. Indica el número de contactos NA/NC y el voltaje de las lámparas.
6. Agrega portaleyendas para identificar cada función.

Una puerta de tablero bien organizada, con funciones agrupadas y rotuladas, reduce errores de operación tanto como un buen programa de PLC. Si estás diseñando el tablero completo, revisa también nuestra guía para diseñar un tablero eléctrico industrial. En ControlEmbebido manejamos botonería Eaton, ABB, Siemens, Dixsen y otras marcas, con sus bases, contactos y accesorios.
