Relevadores Finder: guía de selección para automatización industrial

Finder es una de las marcas de relevadores más usadas en tableros de control industrial. Fabricante italiano con décadas de experiencia, ofrece desde relés de interfaz ultradelgados hasta temporizadores y relevadores de monitoreo. Elegir un relevador Finder no es complicado si entiendes cómo se organizan sus familias y cómo se lee su código. En esta guía te explicamos ambas cosas con ejemplos del catálogo.

Para qué se usa un relevador en automatización industrial

Un relevador conmuta un circuito a partir de una señal pequeña. En un tablero cumple funciones clave:

• Interfaz con el PLC: aísla las salidas del PLC de las cargas y permite manejar voltajes distintos, por ejemplo una salida de 24 V CD que acciona una bobina de 220 V CA.
• Multiplicar contactos: una sola señal activa varios circuitos independientes.
• Protección de la salida del PLC: si se daña un contacto por una carga problemática, se cambia un relé económico y no la tarjeta del controlador.

Si tu duda es si necesitas un relé o un contactor, revisa primero la diferencia entre contactor y relevador: como regla, los relés conmutan señales y cargas pequeñas, y los contactores, potencia.

Principales familias de relevadores Finder

Relés de interfaz (series 34, 38 y 39)

Son módulos muy delgados, de 6.2 mm de ancho, pensados para montarse en riel DIN en grandes cantidades junto al PLC. La serie 38 combina un relé electromecánico o de estado sólido con su base, LED indicador y protección de bobina. El relevador Finder 38.51 con base y bobina de 24 V es un ejemplo típico de interfaz para salidas de PLC.

Relés enchufables de uso general (series 40, 55, 56, 60 y 62)

Se insertan en una base atornillada al riel. Ofrecen de 1 a 4 contactos conmutados y corrientes desde 7 hasta 16 A, según la serie. Son los clásicos relés de control para enclavamientos, alarmas y mando de pequeñas cargas.

Relés de estado sólido (SSR)

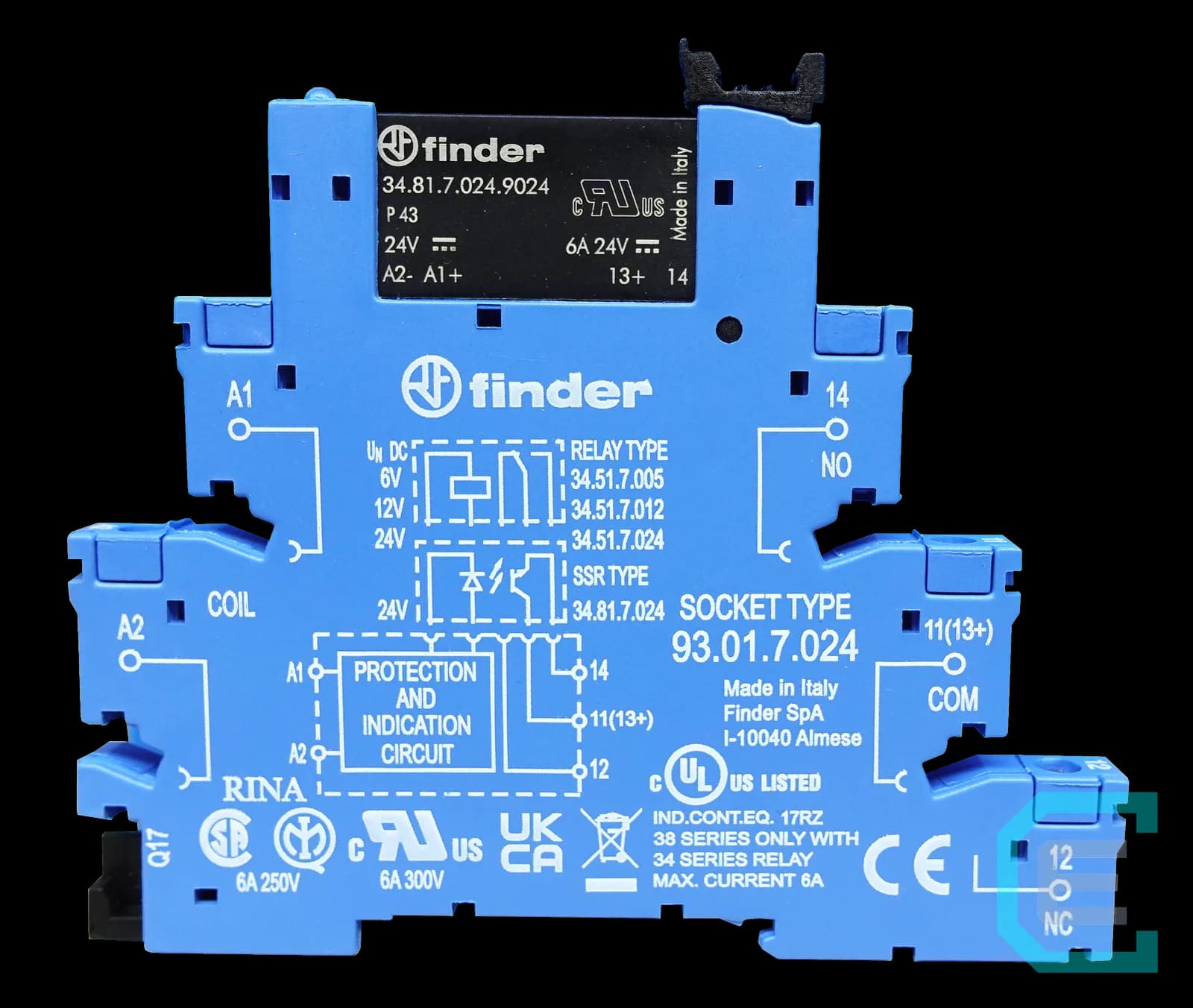

No tienen partes móviles, por lo que soportan millones de conmutaciones sin desgaste y no generan chispa. Son ideales para salidas de alta frecuencia, como el control de resistencias por PWM. El SSR Finder serie 34.81 de 24 V CD y 2 A se usa como interfaz rápida en tableros con PLC.

Temporizadores (series 80, 83 y 85)

Relés con retardo a la conexión, a la desconexión, intermitentes o multifunción. La serie 80 es modular (17.5 mm) y la 83 incluye funciones específicas como el arranque estrella-triángulo. El temporizador Finder 80.91 bifunción acepta un amplio rango de alimentación, de 12 a 240 V.

Relés de monitoreo (serie 70 y 71)

Vigilan la red: secuencia y pérdida de fases, sobre y bajo voltaje, asimetría. Un relevador de monitoreo de secuencia y pérdida de fases evita que un motor gire al revés o trabaje en dos fases, dos de las causas más comunes de daños en bombas y compresores.

Cómo leer el código de un relevador Finder

El código de Finder sigue una estructura lógica. Tomemos como ejemplo 38.51.0.024.0060:

• 38 es la serie (relé de interfaz).
• 51 indica el tipo y número de contactos; en este caso, un contacto conmutado de 6 A.
• 0 indica el tipo de bobina (corriente alterna, directa o CA/CD, según la serie).
• 024 es el voltaje nominal de la bobina: 24 V.
• 0060 son las opciones: material de contactos, tipo de base, indicadores.

Con esta lógica puedes identificar rápidamente si un repuesto es equivalente al que tienes instalado.

Relevador electromecánico o de estado sólido: comparativa

• Vida útil: el electromecánico tiene una vida eléctrica limitada (cientos de miles de maniobras a plena carga); el SSR, prácticamente ilimitada si se respeta su corriente y temperatura.
• Velocidad: el electromecánico tarda algunos milisegundos en conmutar; el SSR es casi instantáneo y silencioso.
• Tipo de carga: el electromecánico conmuta CA o CD indistintamente; cada SSR está diseñado para un tipo de carga específico.
• Aislamiento en reposo: el contacto abierto de un relé electromecánico aísla por completo; el SSR tiene una pequeña corriente de fuga.
• Calor: el SSR disipa calor proporcional a la corriente y puede requerir disipador; el electromecánico casi no.

En resumen: para enclavamientos y señales de mando, electromecánico; para conmutación frecuente o cargas de calefacción, estado sólido.

Criterios para elegir el relevador Finder correcto

1. Voltaje y tipo de bobina: debe coincidir con la señal de control (24 V CD de un PLC, 120 V CA de un circuito de mando).
2. Número de contactos: 1, 2, 3 o 4 contactos conmutados según cuántos circuitos debes controlar.
3. Corriente y tipo de carga: revisa la capacidad en AC-1 y AC-15; las cargas inductivas y las lámparas exigen más al contacto que las resistivas.
4. Frecuencia de conmutación: si es muy alta, elige un SSR.
5. Espacio en el tablero: los relés de interfaz de 6.2 mm permiten montar decenas en poco espacio.
6. Base y accesorios: verifica la base compatible, los módulos de protección (diodo, RC o varistor) y los puentes para distribuir comunes.

Buenas prácticas de instalación

• Usa módulos de protección de bobina, sobre todo cuando el relé se alimenta desde una salida a transistor.
• Agrupa los relés por voltaje de bobina y rotúlalos de acuerdo con el diagrama.
• Deja espacio para la disipación en relés de estado sólido que manejan corrientes altas.
• Utiliza puentes de peine en lugar de cablear cada común por separado.
